レンズ金型の基本

レンズ金型とは

レンズ金型とは、プラスチックレンズを大量かつ高精度に製造するための金型です。
光学性能を満たすため、一般的な成形金型と比べて桁違いに高い精度が求められます。

金型の表面形状は、レンズの曲率・光学特性に反映されます。
金型に材料を流し込んだり、押し当てたりして成形することで同じ形状・同じ性能を持つ高品質なレンズを安定して量産します。

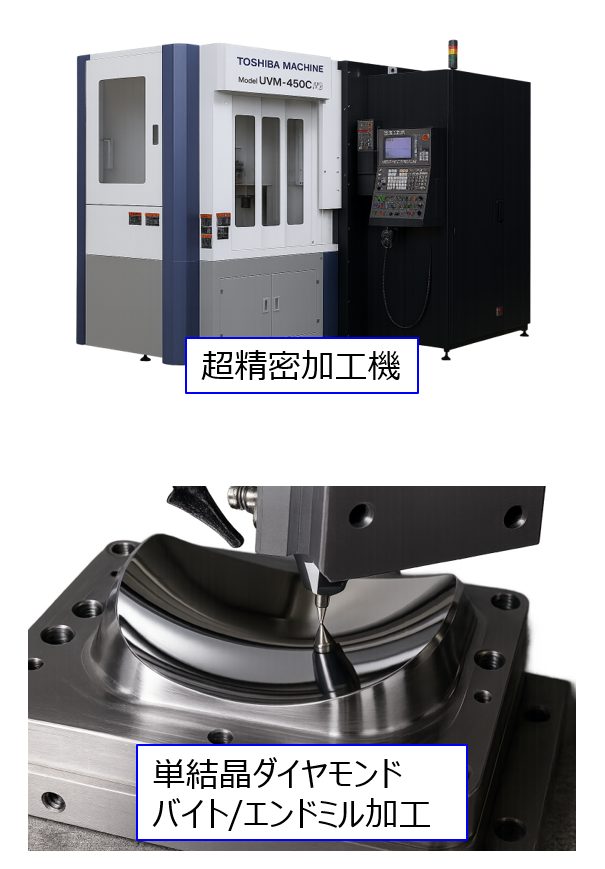

超精密加工機を用いた研削加工やダイヤモンド切削が採用されます。
表面が非常に滑らかで、形状精度が非常に高いことが特徴です。

レンズの種類と特徴 1

レンズの種類と特徴 2

「球面レンズ」「非球面レンズ」「自由曲面レンズ」のそれぞれの特徴をまとめると、以下の表のようになります。

金型構造と動作

金型は、レンズに要求される高い形状精度・面精度・光学性能の再現性を重視して設計されており、固定側と可動側から成り立っています。

固定側は成形機に固定され動かない側の金型で、型内に樹脂を流し込むスプルーがあります。

可動側は金型の開閉時に動く側の金型で、製品を取り出す為のエジェクタ機構があります。

金型構造：固定側

• 断熱板によって成形中の温度分布の乱れを抑制しています。
  金型の熱膨張に起因する形状誤差や繰り返し成形時のばらつきを低減し、量産領域における形状安定性の向上を図っています。
• 形状精度の基準となる固定側レンズ入子を配置しており、成形中の樹脂流動および保圧工程において、レンズ形状を安定的に保持する役割を担っています。
• 可動側との相対位置決めは、ガイドピン、ガイドブッシュによって管理されています。
  型締め時においては位置決めコッターにより形状中心位置および光軸の再現性が確保されています。形状偏肉や形状PV値の悪化要因となる芯ずれを抑制しています。

金型構造：可動側

• レンズ入子を配置し、EJ(エジェクタ)ピン、EJプレート、リターンピンによる押出機構を備えています。
  離型動作においては、光学面への局所的な応力集中を回避することを前提とした構造で、成形後の形状歪み、面うねり、微小変形の発生を最小限に抑える設計が施されています。
• 取付板およびスペーサーブロックにより金型全体の剛性を確保するとともに、断熱板によって成形中の温度分布の乱れを抑制しています。
  金型の熱膨張に起因する形状誤差や繰り返し成形時のばらつきを低減し、量産領域における形状安定性の向上を図っています。

成形品質を左右するポイント

ガスベントは、溶融樹脂が流入する際に金型内の空気・樹脂ガスを逃がすことで成形不良を防止するための構造です。
最終充填部・肉薄部・突き当たりに設置すると効果的で、足りないと成形不良が発生し、多すぎるとバリの原因になります。

ゲートは、樹脂の充填状態をコントロールし、流れ方や仕上がりを決める重要な部分です。
製品の形状によって最適な位置、幅、厚みを設定します。

よくある成形不良の事象としては、ショートショット、ガス焼け、ウェルドライン、ゲート跡、白化、ヒケ、寸法不良などがあります。
実際にはベント不足が原因の成形不良が多いとされています。

レンズ意匠の精密加工

レンズ面の高精度加工で最も重要なポイント

「機械の運動精度」「温度管理」「測定・補正技術」など複数の要素が複雑に絡みます。

レンズ金型の加工の５ステップ

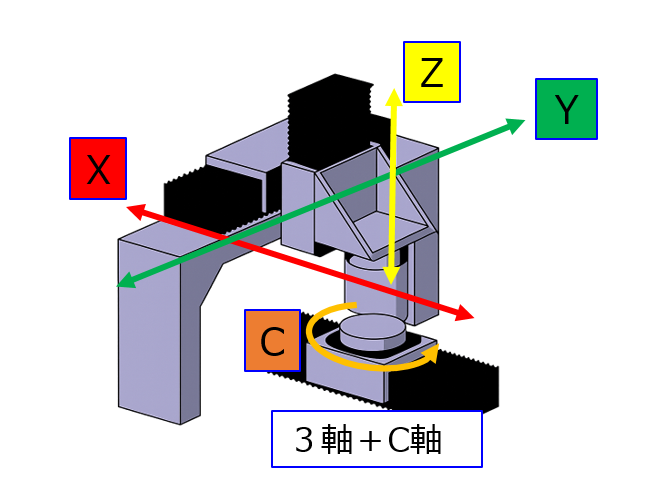

3軸加工とC軸の組み合わせで複雑な非球面レンズ形状に対応

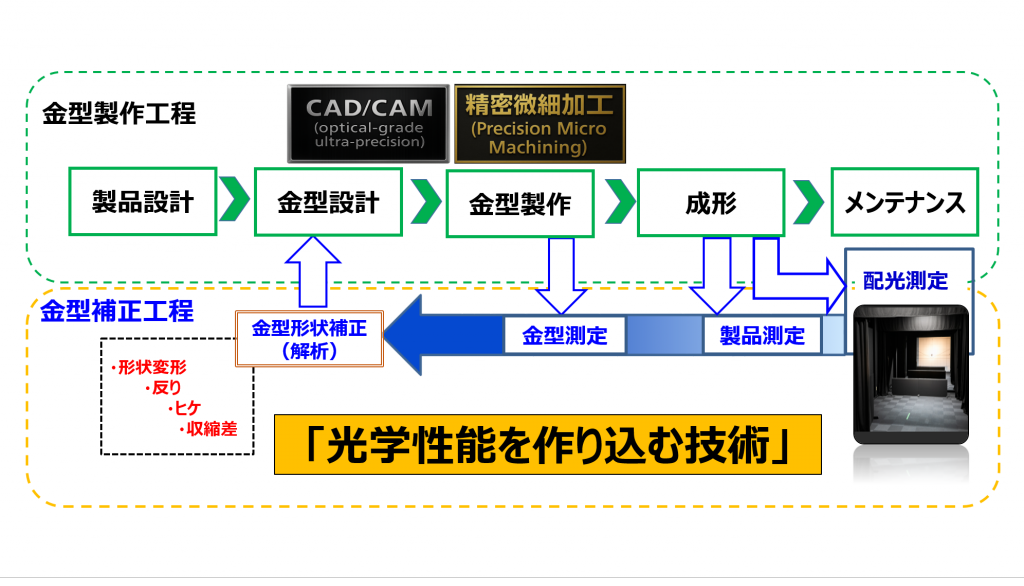

レンズ金型 製作フロー

光学精度を極限まで追求する製作プロセス

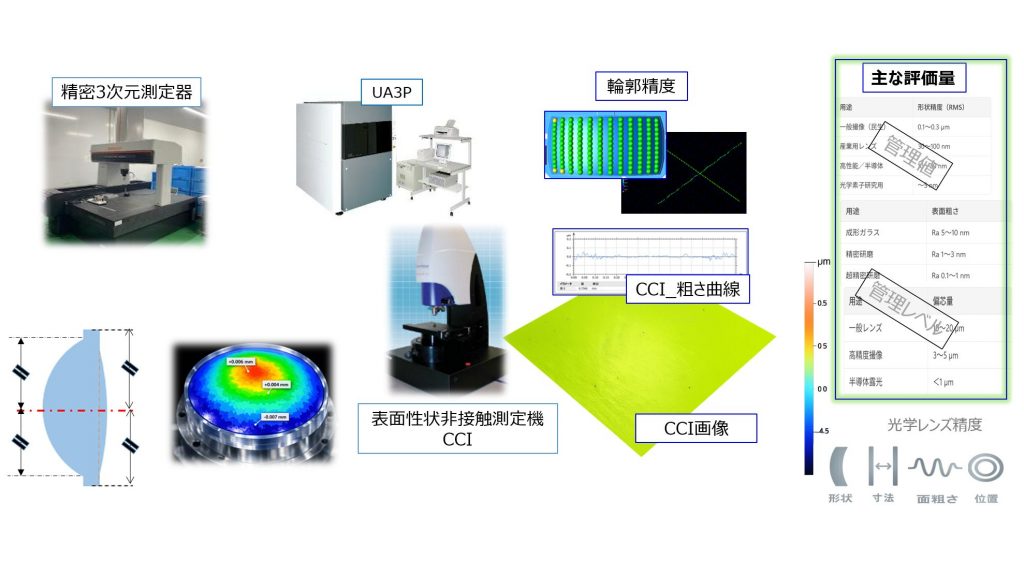

管理すべき精度

光学製品における精度管理の基礎

1. 形状精度
2. 寸法精度
3. 表面粗さ（面粗度）
4. 位置精度（芯ズレ・同軸度）

光学レンズの精度は大きく4項目に分類できます。形状精度、寸法精度、表面粗さ、位置精度です。
形状精度はレンズ金型の曲面形状が設計通りかどうか、寸法精度は外径・厚み・段差などの寸法の正確さ、表面粗さは金型表面のなめらかさ、位置精度はレンズ中心と外径のズレや入光面と出光面の芯のズレを示します。
ナノからミクロン単位の誤差管理を徹底し、超高精度を実現します。
