【レンズの基礎】金型構造：可動側 Information Title

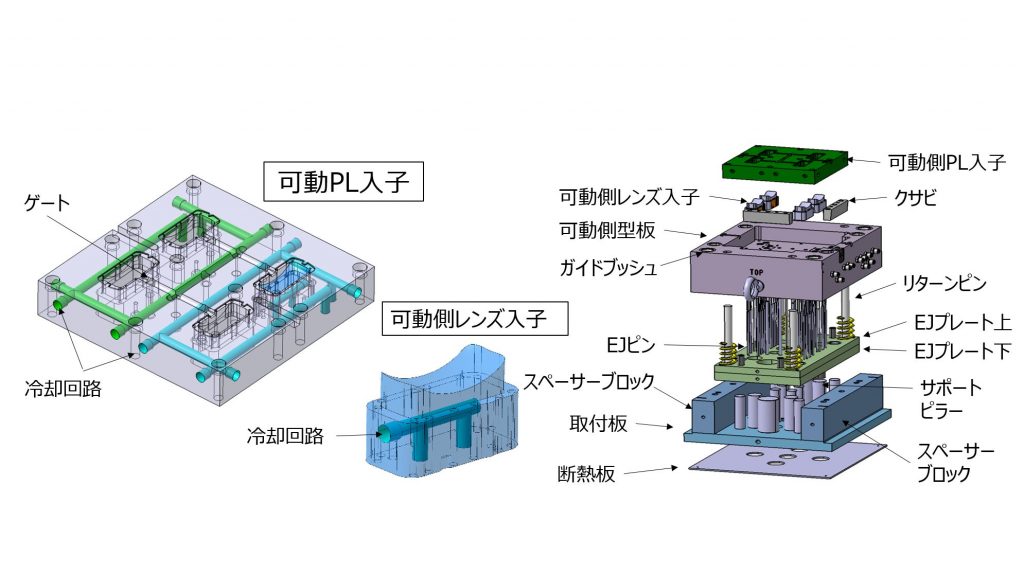

• レンズ入子を配置し、EJピン、EJプレート、リターンピンによる押出機構を備えています。
  離型動作においては、光学面への局所的な応力集中を回避することを前提とした構造で、成形後の形状歪み、面うねり、微小変形の発生を最小限に抑える設計が施されています。
• 取付板およびスペーサーブロックにより金型全体の剛性を確保するとともに、断熱板によって成形中の温度分布の乱れを抑制しています。
  金型の熱膨張に起因する形状誤差や繰り返し成形時のばらつきを低減し、量産領域における形状安定性の向上を図っています。
