【レンズの基礎】金型構造：固定側 Information Title

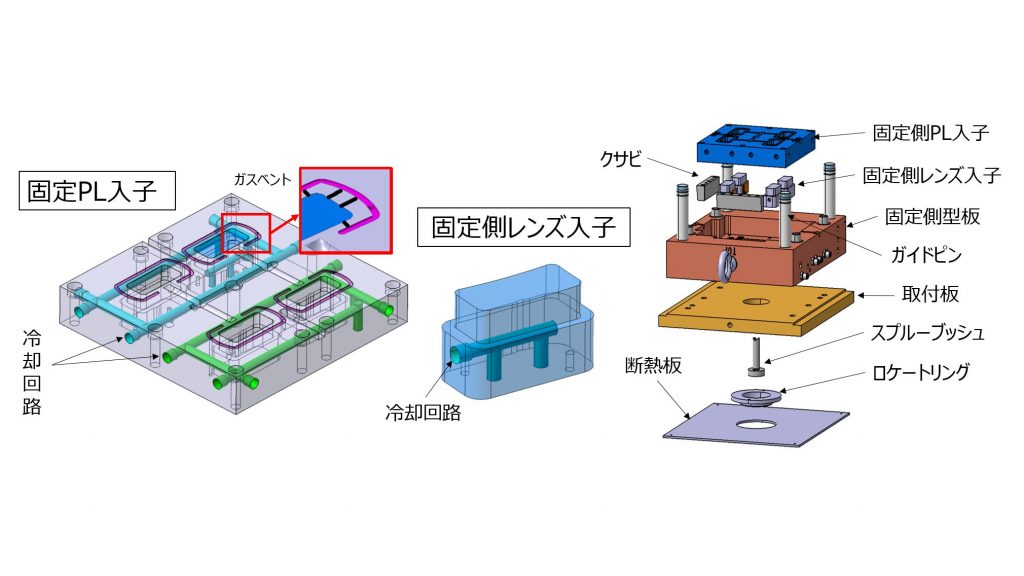

• 断熱板によって成形中の温度分布の乱れを抑制しています。
  金型の熱膨張に起因する形状誤差や繰り返し成形時のばらつきを低減し、量産領域における形状安定性の向上を図っています。
• 形状精度の基準となる固定側レンズ入子を配置しており、成形中の樹脂流動および保圧工程において、レンズ形状を安定的に保持する役割を担っています。
• 可動側との相対位置決めは、ガイドピン、ガイドブッシュによって管理されています。
  型締め時においては位置決めコッターにより形状中心位置および光軸の再現性が確保されています。形状偏肉や形状PV値の悪化要因となる芯ずれを抑制しています。
